1. 제품소개

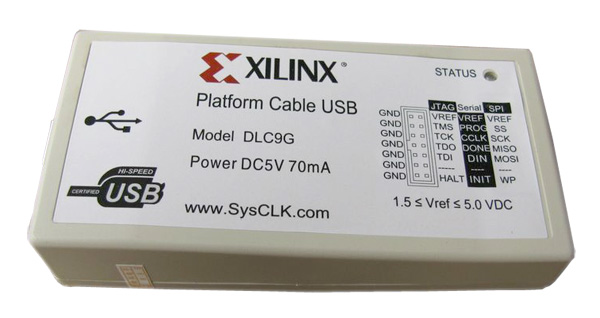

Xilinx Platform Cable USB Downloader

1. Xilinx사의 정품 Xilinx Platform USB Cable I와 100%호환되며, 펌웨어는 최신버전으로 업그레이드 되어있습니다.
2. DLC9LPMC 모델에 업그레이드 제품으로 Xilinx CPLD / FPGA 칩의 다운로드, 디버깅 작업이 가능합니다.
3. 모든 Xilinx 장비에 적용가능하며, JTAG, Slave Serial, SPI의 다운로드 모드를 지원합니다.
4. 설계 Tool (ISE 버젼 9.x ~ 14.x 지원)인 iMPACT 와 ChipScope를 지원합니다.



2. 제품사양





  • Target device 동작전원 지원범위
  •     - 5V(TTL), 3.3V(LVCMOS), 2.5V, 1.8V, 1.5V의 전압을 사용하는 타켓 보드를 지원합니다.
  • xilinx의 모든 device 지원
  •     - 모든 Virtex FPGA device
        - 모든 Spartan FPGA device (Spartan6을 포함)
        - XC9500 / XC9500XL / XC9500XV CPLD device
        - CoolRunner XPLA3 / CoolRunner-II CPLDs device
        - XC 18V00 ISP PROMs 시리즈
        - XCF00S / XCF00P Platform Flash PROMs 시리즈
        - XC4000시리즈 FPGAs
  • iMPACT 와 ChipScope pro, MicroBlaze embedded processer debuging을 지원합니다.
  • Windows 및 Red Hat Enterprise Linux 운영체제를 지원합니다.
  •     - Windows 7  32비트, 64비트를 지원하며, Xilinx ISE9.1 ~ 최신 ISE13.4 버전까지 테스트 완료되었습니다.
  • 드라이버 설치는 Xilinx ISE 에서 작업시에 본장비를 USB에 연결하시면 자동으로 인식되어 드라이버가 설치됩니다.
  • USB 데이터 라인 보호 , JTAG 외부 신호 보호 등에 3개의 SRV05-4 ESD/TVS를 사용하여
        IO 보호 회로가 적용이 되어있습니다.
  • 구버전 5V 디바이스 또는 Virtex-4, Virtex-5, Spartan6 등과도 사용이 가능합니다.
  •     - iMPACT가 지원하는 모든 FPGA/CPLD 디바이스와 호환이 가능하도록 1.2V ~ 5.5V의 인터페이스 전압을
          지원하도록 되어있습니다.





    3. 제품구성







    1.   Xilinx USB Downloader ----- 1 EA

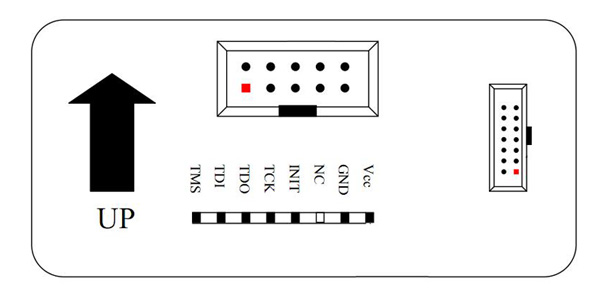

    2.   3,4,5 Pin 접속 가능한 변환 PCB Adapter 보드 ----- 1 EA
    3.   14 Pin-2.00mm flat cable ----- 1 EA
    4.   14 Pin-2.54mm flat JTAG cable ----- 1 EA
    5.   10 Pin-2.54mm flat cable ----- 1 EA
    6.   7 Pin-2.54mm 핀 플러그 cable ----- 1 EA
    7.   6 Pin-2.54mm 접속 cable ----- 1 EA
    8.   USB 2.0 high-speed 케이블 ----- 1 EA

    4. 관련상품



      usb-blaster   usb-blaster   JeLink V8   Realview ULINK2
      Xilinx Platform Cable USB - DLC9LPMC
    자일링스 (호환)
      mini USB-Blaster (Altera용)   JeLink V8 (ARM Emulator)   RealView ULINK2

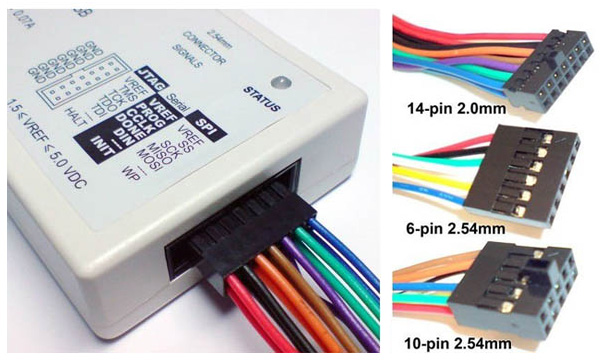

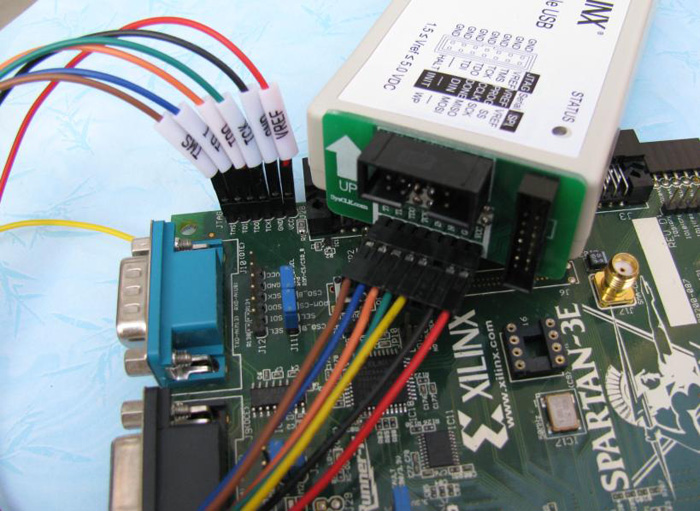

    5. 제품 이미지 및 기타 응용 이미지
