Highlights

    ● 최고 921.6Kbps의 시리얼 통신속도
    ● IEEE standards support: IEEE 802.11b/g/n
    ● Supports 64/128-bit WEP, WPA (TKIP with IEEE 802.1x), WPA2 (AES with IEEE802.1x)
        functions for high level of security.
    ● RS-232/RS-422/RS-485 통신 시리얼포트 1개
        Port 정보 : DB9-RS232, T/B-RS422/RS485

    ● 10/100Mbps Ethernet 포트 1개
    ● 적용성을 높여 주는 시스템베이스 COM Port Redirector
    ● PortView를 통한 확장된 설정 및 모니터링 기능
    ● Web, FTP를 통한 펌웨어 업데이트
    ● Web, Telnet, SNMP, PortView을 통한 장비 설정
    ● 다양한 맞춤 기능(개발자에 의한 S/W 수정가능)
    ● Link, LAN & Serial 상태 LED
    ● 알루미늄 케이스
    ● DIN 레일 장착 가능



1. 제품소개


SG-1010W/ALL 은 무선 시리얼 디바이스 서버로, 각종 시리얼 장비를 무선랜에 연결시켜 준다.
IEEE 802.11b/g/n 무선통신 규격을 이용하여 최대 54Mbps의 통신속도로 사용이 가능하다.
특히 강화된 보안 기능으로 인해 산업 자동화, 빌딩 자동화, 의료장비, POS (Point of Sale) 장비,
기타 시리얼 연결이 가능한 모든 M2M 및 SCADA 응용에 특화될 수 있다.
포함된 시리얼 포트 에뮬레이터를 이용하면 기존의 시리얼 통신 프로그램을 수정 없이 사용할 수 있다.


강력하고 다양한 보안 기능
SG-1010W/ALL 의 다양한 보안 기능에는 접속 컨트롤 리스트, 프로토콜 활성/비활성 제어, 읽기와 쓰기 암호 설정,
SNMP 이름 설정 등이 있다. 무선 통신에서는 WEP 64/128bit, WPA, WPA-PSK, WPA2, WPA2-PSK(TKIP/AES) 와 같은
다양하고 강력한 보안 프로토콜이 사용 가능하다.


편리한 관리 환경
내장되어 있는 웹 인터페이스 이외에도, 윈도우용 유틸리티인 Portview를 이용하면 사용자는 관리를 손쉽게 할 수 있다.
더욱 정밀한 분석과 설정을 위해서 Telnet 을 통한 방법도 지원한다.

설치 용이성
측면에 부착되어 있는 레일을 통해 어떠한 표면에도 반영구적으로 설치가 가능하고,
마운팅 브래킷을 이용하여 DIN 레일에 장착할 수도 있다.

다양한 프로토콜 지원
SerialGate 1010 은 TCP, UDP, SNMP 등의 다양한 네트워크 프로토콜을 지원한다.
또한 서버/클라이언트 모드와 가상 시리얼 포트 모드 등을 지원하여
사용자 어플리케이션 프로그램과 다양한 방식으로 연동이 가능하다.

다양한 유틸리티 제공
시스템베이스는 디바이스서버와 함께 Portview, COM Port Redirector, Testview 등 다양한 유틸리티를 무료로 제공한다.
COM Port Redirector 는 디바이스 서버의 시리얼포트를 사용자 PC 에 직접 연결된 COM 포트처럼 사용할 수 있도록
지원하는 드라이버 프로그램이다.
PortView 는 네트워크 상에서 동작하는 다수의 디바이스 서버 장비에 대하여 동작 및 통신상태 또는 시리얼포트의
모든 입출력 데이터를 원격에서 실시간으로 모니터링 할 수 있도록 지원하는 관리 프로그램이다.
그리고 TestView 는 디바이스 서버의 시리얼 포트와 랜포트 통신 성능 및 기능을 객관적으로 평가할 수 있는
시험 프로그램이다.

SerialGate 응용
SerialGate는 다양한 분야에 적용할 수 있다.
POS 관련 장치의 연결이나 각종 생산 설비의 감시/제어, 빌딩자동화, 일반적인 장비들의 운전상태 감시/제어/자료수집,
인터넷을 통한 원격지 장비의 콘솔포트 원격 제어, 도로, 철도, 공항, 항만 등의 관제 등 적용할 수 있는 분야는 매우 많다.

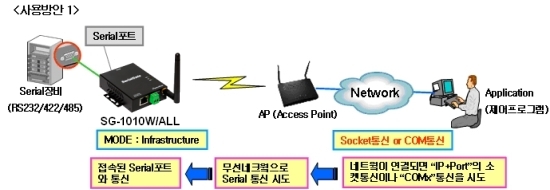

사용방안 1
SG-1010W/ALL 이 무선AP(Access Point)와 무선네트웤통신을 통하여 Serial통신을 할 수 있는 사용방법이다.
장비의 세팅은 SG-1010W/ALL 과 무선AP간의 SSID정보와 Security 인증key값, IP정보를 세팅 해주므로써,
SG-1010W/ALL 과 AP간 무선네트워크 구성이 되므로 간단하게 구성할 수 있다.

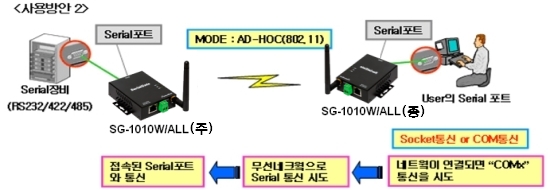

사용방안 2
SG-1010W/ALL 간의 1:1통신이 가능한 사용방법 이다.
장비의 세팅은 SG-1010W/ALL 과 SG-1010W/ALL 간의 MODE를 “ad-HOC(802.11)”로 하고,
SSID정보와 Security 인증key값, IP정보를 세팅 해주므로써, SG-1010W/ALL 과 SG-1010W/ALL 간
무선네트워크 구성이 되므로 간단하게 구성할 수 있다.

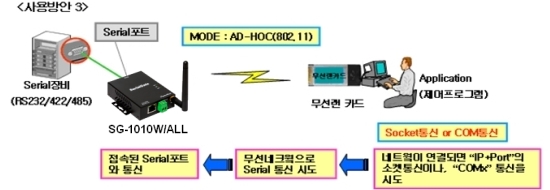

사용방안 3
SG-1010W/ALL 과 무선랜 카드간의 1:1통신이 가능한 사용방법 이다.
장비의 세팅은 SG-1010W/ALL 과 무선랜 카드간의 MODE를 “ad-HOC(802.11)”로 하시고,
SSID정보와 Security 인증key값, IP정보를 세팅 해주므로써, SG-1010W/ALL 과 무선랜카드간
무선네트워크 구성이 되므로 간단하게 구성할 수 있다.


공장 / 산업 자동화
PLC, 로봇 팔, Human-Machine Interface, 물류창고 레일
의료기기, 검사장비 컨트롤러
알람 기기

가전 / 전자기기
전원 관리기기, 게임기
계측기, 가스감지기, 수질 및 오염측정기
데이터 수집 및 분배장비

금융 / 건물 자동화
카드 리더, 바코드 스캐너, Kiosk, POS 관련 장비
시리얼 프린터, 현금인출기, 신용카드 단말기
생체인식기, 보안장비



2. 제품사양



SerialGate-1010-WAll



통신 환경

통신 규격

IEEE 802.11b/g/n

통신 속도

Max 54Mbps

통신 출력

802.11b: 16 dBm
802.11g: 14 dBm
802.11n: 14 dBm (40MHz BW)

통신 거리(Range)

Up to 100 meters (in open areas)

주파수

ISM band 2.4GHz ~ 2.4884GHz

연결부

802.11b: CCK, DQPSK, DBPSK
802.11g: 64 QAM, 16 QAM, QPSK, BPSK
802.11n: BPSK, QPSK, 16-QAM, 64-QAM

수신감도

802.11b: -84dBm
802.11g: -73dBm
802.11n: -71dBm

무선 보안 프로토콜

WEP 64bit/128bit data encryption
WPA, WPA-PSK, WPA2, WPA2-PSK
(with TKIP/AES)

안테나

ANT 2.4Ghz 3DB, 1 x U.FL antenna

프로토콜

TCP, UDP, Telnet, ICMP, DHCP, TFTP,
HTTP, SNMP, SSH, SSL

LAN Port

10/100 Mbps RJ45 Port x 1

Network

Static IP, DHCP



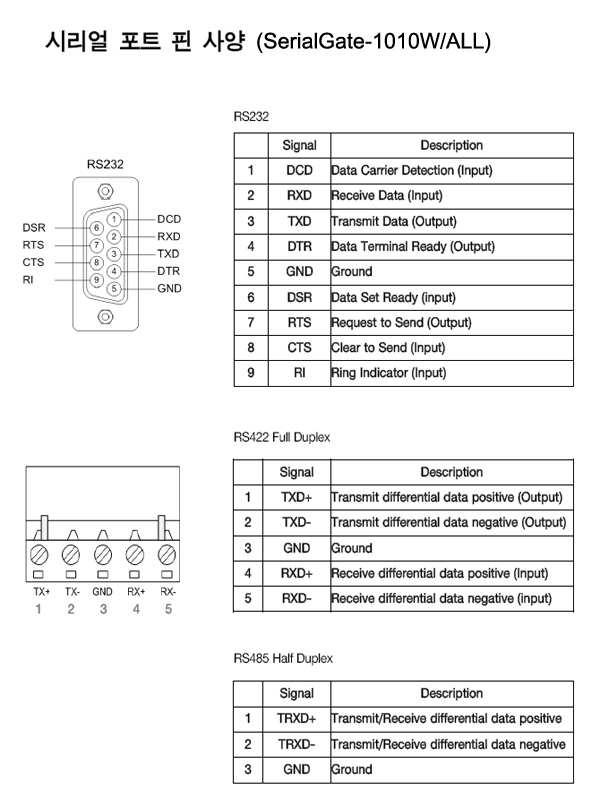

Serial

Port

1 Port (DB9-RS232, T/B-RS422/RS485), RJ-45

인터페이스

RS232/RS422/RS485 (소프트웨어 설정)

속도

최고 921.6 Kbps

signals

TX, RX, DTR, DSR, CTS, RTS, DCD

Data Bits

5, 6, 7, 8

Stop Bits

1, 1.5, 2

Parity

None, Even, Odd

Flow Control

RTS/CTS, XON/XOFF



소프트웨어

운영체제

임베디드 리눅스

관리

Portview, Web, Telnet

설정

Web, Telnet

보안

Username and Password

COM Port Redirection

COM Port Redirector for Windows
2000 / XP / 2003 / Vista / 7 / 2008



하드웨어

Processor

ARM926EJ-S(400MHz)

Flash Memory

8 MB

SDRAM

32 MB

LED

Ready, Serial, WiFi

전원

DC 12V Adapter, Terminal Block Power
Consumption: 2W

사이즈

66.8(W) x 87.1(L) x 24.5(H) mm

무게

186 g

케이스 재질

알루미늄



동작환경

동작 온도

-10 ~ 70 ℃

저장 온도

-55 ~ 125 ℃

습도

5 ~ 95% Non-condensing

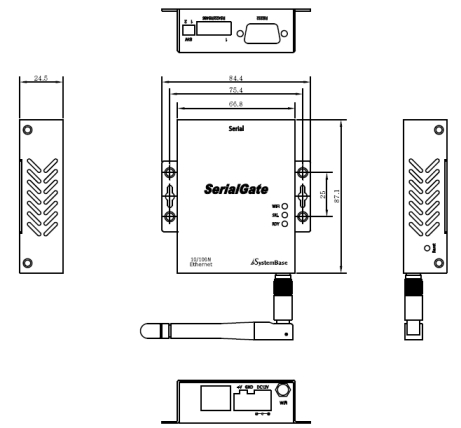

3. Dimention








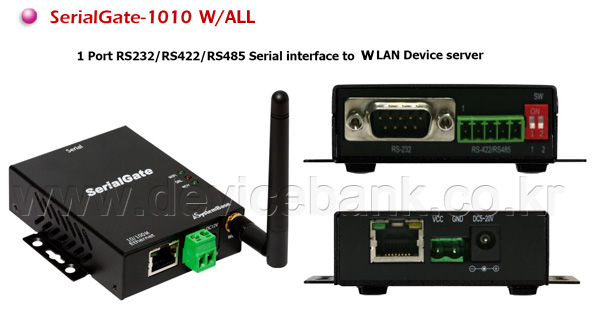

4. 제품구성



SG-1010 W/ALL

1- DB9-RS232, 1- T/B-RS422/RS485 to Ethernet
시리얼 디바이스 서버
DC9~30V 입력전원

Package Contents

SerialGate ALL 1대
3dBi 안테나 1개
Direct LAN 케이블 1개
전원 아답터(DC12V) 1개
CD (매뉴얼 및 유틸티티)



  패키지 구성
SerialGate 패키지 구성은 아래와 같다.
모든 구성품이 포함되어 있는지 확인하기 바란다.
모든 패키지에는 유틸리티 및 문서를 담은 CD가 제공된다.
  ● SerialGate ALL 장비 1대
  ● 3dBi 안테나 1개(SerialGate-1010W/ALL 모델인 경우)
  ● Direct LAN 케이블 1개
  ● 전원 어댑터 1개 (SerialGate-1010/1020 모델인 경우)
  ● 전원케이블 1개 (SerialGate-1040/1080/1160 모델인 경우)
  ● CD (매뉴얼 및 유틸리티)

SerialGate 관련 문서
SerialGate에 관련된 기술문서는 다음과 같다.
  ● 사용자 매뉴얼 : SerialGate의 통합, 설정, 관리에 대한 설명
         SerialGate User Guide - ALL Model (한글)
  ● SerialGate Spec Sheet : SerialGate 제품의 사양
         SerialGate_Spec_Sheet - ALL Model (한글)
  ● SerialGate White Paper : 디바이스 서버 일반에 대한 개괄, 배경과 기술 설명, 시장 환경
         SerialGate_White_Paper (한글)
  ● PortView 사용자 매뉴얼 : 시스템베이스의 디바이스 서버 관리 프로그램인 PortView 사용 설명
         PortView User Guide (한글)
  ● TestView 사용자 매뉴얼 : Com port, TCP, UDP 테스트 프로그램인 TestView 사용 설명
         TestView User Guide (한글)
SerialGate에 대한 추가 정보를 얻으려면, 시스템베이스 홈페이지인 http://www.sysbas.com/ 을 방문하기 바란다.
SerialGate 관련 문서와 더불어 최신 소프트웨어와 펌웨어를 다운받을 수 있다.
모든 문서는 최신 버전으로 업데이트 되어 홈페이지에 게재되고 있으니 참고 바란다.
문서의 내용은 사전 공지 없이 수정될 수 있다.

기술지원
시스템베이스는 세 가지 방법으로 고객에 대한 기술지원을 제공한다.

1. 시스템베이스 홈페이지 http://www.sysbas.com/ 의 기술지원 페이지를 방문하면
    자주 묻는 질문(FAQ)이나 게시판을 통해 기술문의를 할 수 있다.
2. 시스템베이스의 기술팀(tech@sysbas.com)으로 e-mail을 보내면 빠른 시일에 답변을 드린다.
    어떠한 질문, 요청, 의견도 좋다.
3. 보다 즉시적인 지원을 위해서는 전화를 통한 고객 상담을 받으실 수 있다.
    시스템베이스의 기술팀에서는 고객의 어떤 어려운 문제도 친절하게 해결해 드리고 있다.
